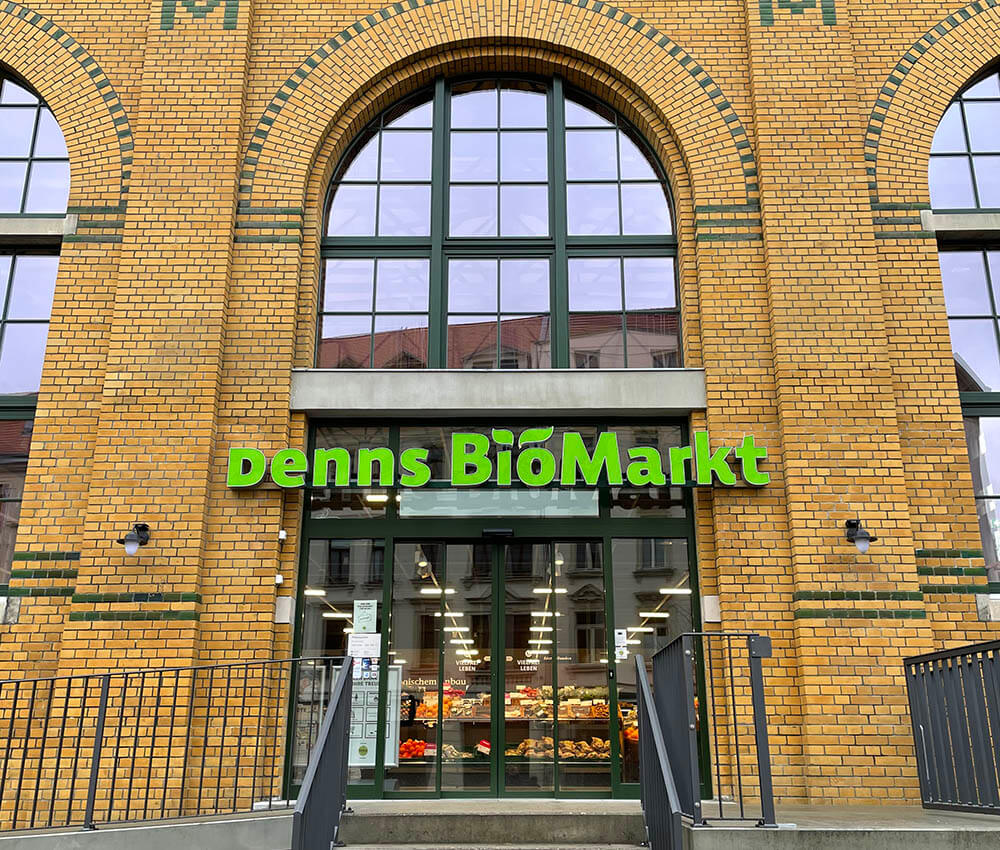

Biomarkt in denkmalgeschütztem Gebäude
Kühlanlage mit zwei hydraulischen Weichen SpiroCross
Im Leipziger Stadtteil Reudnitz-Thonberg wurde Ende 2020 ein neuer „denn’s Biomarkt“ eröffnet. Die Kühlung und Wärmeversorgung ist als indirekte Zweikreisanlage konzipiert. Hier sind zwei hydraulische Weichen des Typs SpiroCross aus dem Hause Spirotech installiert worden.
Ein Großteil der Technik befindet sich draußen

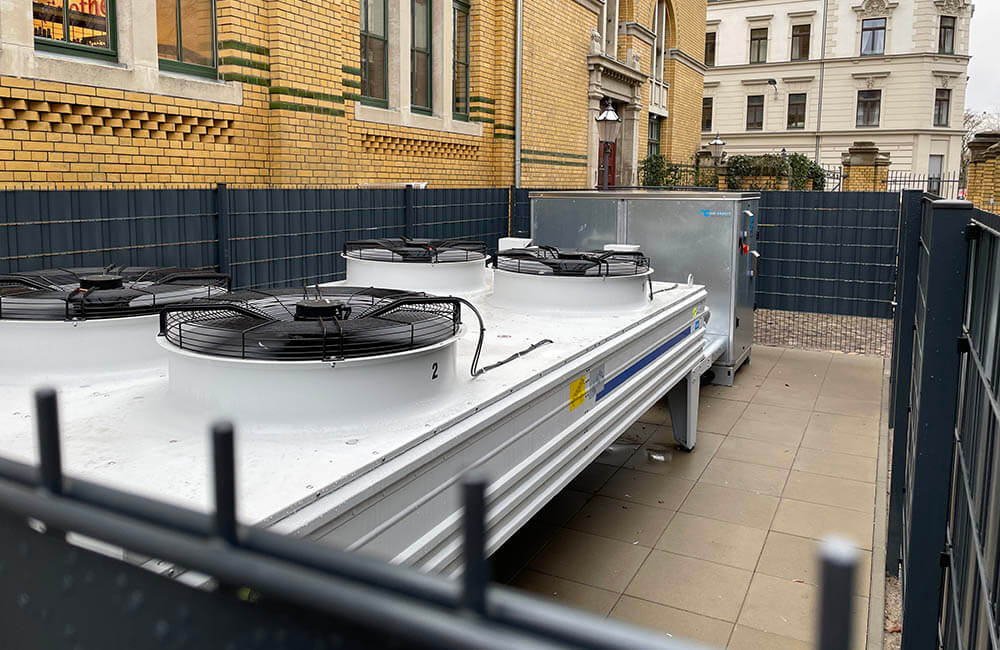

Die gesamte Kälte-, Klima- und wärmetechnische Erzeugung wurde außerhalb platziert. Sie befindet sich direkt neben dem Gebäude in einer wetterfesten Einhausung, zusammen mit dem luftgekühlten Rückkühler. Die Versorgung der Gewerbekälte wird über eine Propankälteanlage realisiert, deren Abwärme zur Beheizung des Biomarktes eingesetzt wird.
Weiteren Wärmebedarf im Winter deckt die integrierte Propan-Wärmepumpe. Im Verkaufsraum sind nur die Klimageräte zu sehen, die ca. 6 m über dem Boden zwischen den großen Fenstern angebracht wurden. Für alle Aspekte rund um Kühlen, Heizen und Klimatisierung stand der Spezialist Cool Expert aus Allendorf (Eder) zur Seite.
„Das wichtigste Ziel ist die Qualitätssicherung des Kühlgutes bei gleichzeitiger Energiekosteneinsparung.“
Kälte- und Wärmetechnik für den Biomarkt
Im Zentrum der Anlage steht das Blue-Cool-Concept mit dem wassergekühlten Kältemodul Kompaktchiller CHANGE IT aus dem Hause Cool Expert.
Das System ist modular aufgebaut und kann so exakt an die Erfordernisse des Objekts angepasst werden. Herzstücke der CHANGE-IT-Einheiten sind Mehrkanal-Wärmeübertrager, bestehend aus Verdampfer, Verflüssiger sowie dem inneren Wärmeübertrager und Verdichter. Die kompakte Bauweise erlaubt eine geringe Kältemittelfüllmenge.
SpiroCross für die Balance

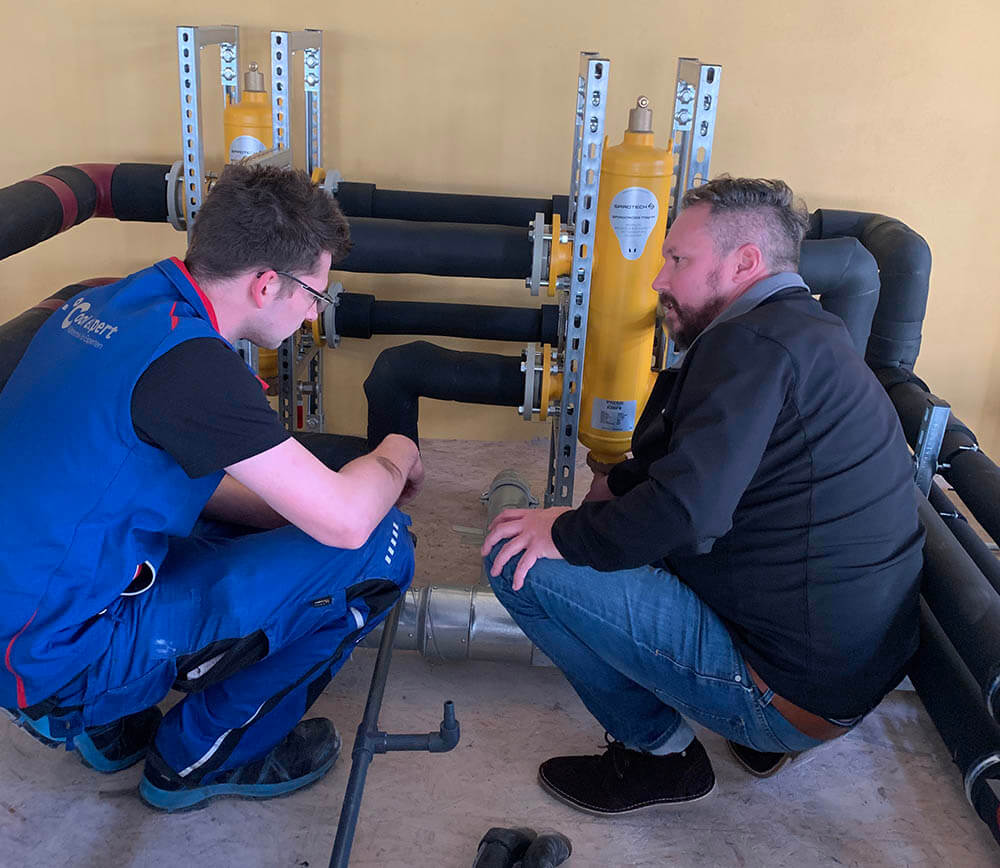

Zwei hydraulische Weichen der neuen Generation wurden jeweils zwischen Vor- und Rücklauf eingesetzt. Damit sind Primär- und Sekundärkreislauf hydraulisch entkoppelt.
Die SpiroCross verbinden die außen aufgestellten Kältemodule und die Verbraucher im Innenraum. Damit entsteht eine hydraulische Trennung im Bereich der Volumenströme, jedoch keine reine Trennung der Glykol-/Wasserkreisläufe. Durch die unterschiedlichen Temperaturen im Innern entwickelt sich eine Schichtung.
Die beiden eingesetzten SpiroCross in DN 65 verfügen über einen integrierten Magneten sowie über einen drehbaren Ablasshahn. Zusammen mit der Luft- und Schlammabscheidung bieten die Geräte alle relevanten Funktionen.
„Die Aufgabe der SpiroCross ist es, permanent die Balance zwischen den Volumenströmen herzustellen.“
Positive Erfahrungen
Der Biomarkt eröffnete im November 2020. Seitdem arbeitet die komplette Anlage stabil mit der prognostizierten Effizienz. Das bedeutet niedrige Kosten für den Betreiber und ein ressourcenschonender Betrieb durch den Einsatz von Propan. Die hydraulischen Weichen SpiroCross unterstützen dies, indem sie die Volumenströme ausbalancieren und durch Schlamm- und Luftabscheidung beste Bedingungen schaffen. So werden die Kühl- und Klimageräte optimal versorgt.
